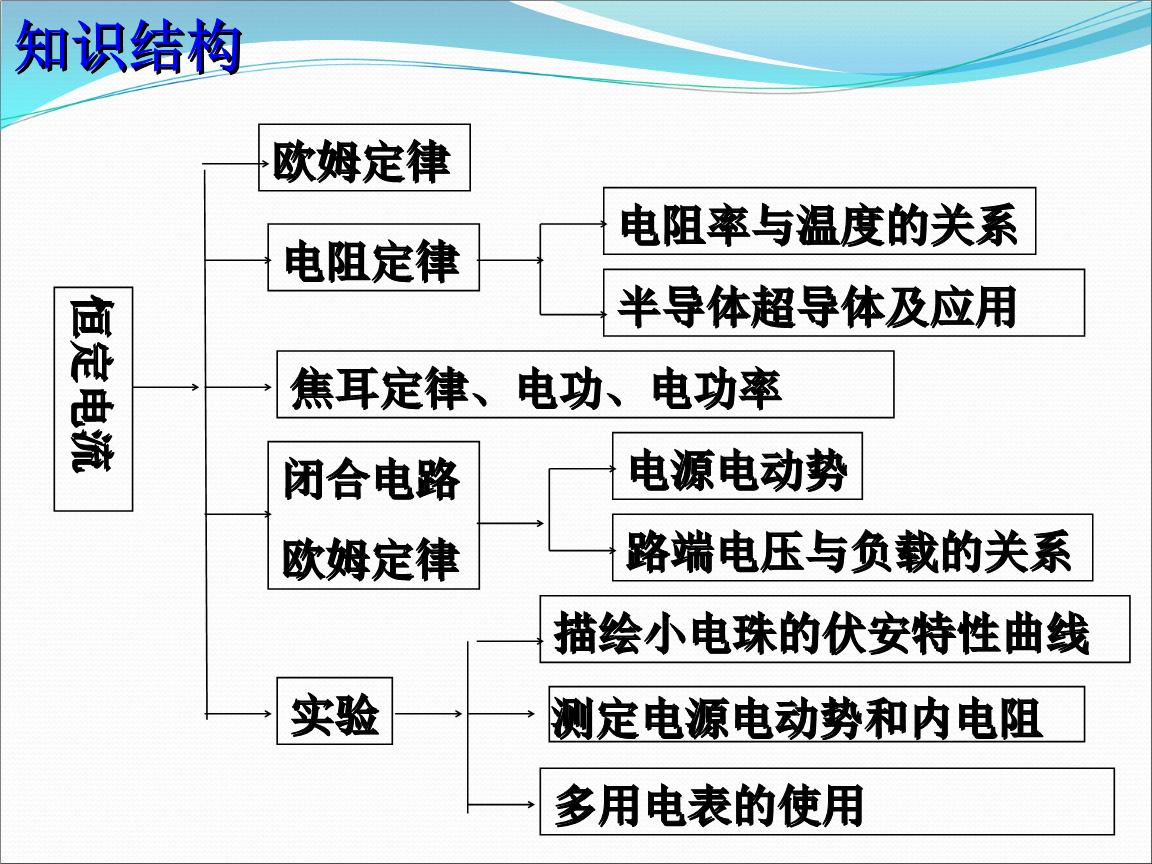

【例1】（2011天津）某同学测量阻值约为25kΩ的电阻Rx，现备有下列器材：
A．电流表（量程100 μA，内阻约为 2 kΩ）；
B．电流表（量程500 μA，内阻约为300 Ω）；
C．电压表（量程15 V，内阻约为100 kΩ）；
D．电流表（量程50 V，内阻约为500 kΩ）；
E．直流电源（20 V，允许最大电流1 A）；
F．滑动变阻器（最大阻值1 kΩ，额定功率1 W）；
G．电键和导线若干。
（1）电流表应选＿＿＿，电压表应选＿＿＿＿。（填字母代号）
（2）该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题？

解析：（1）本题中，待测电阻Rx的阻值约为25kΩ，直流电源电动势为20V，经粗略计算电路中最大的电流约为，所以电流表选择B；虽然电压表C的量程不足，但是相比起来电压表D的量程超过太多，读数偏小，所以电压表选择C表。
（2）根据大内偏大，小外偏小原则可知电路图的问题为：①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法 。
点评：电学实验选择仪器的一般步骤如下：① 根据量程选择电流表和电压表，不能超过表的量程，不能量程太大导致表的读数偏小；② 根据题中关键语句，如精确测量，从零开始连续可调等等选择分压电路亦或是限流电路；分压电路滑动变阻器选择小阻值，限流电路滑动变阻器选择大阻值；③ 选择电流表的内外接法，一般的原则是“大内偏大，小外偏小”；也可以根据与之间的关系来判断，当>时，采用电流表的外接法，反之选择电流表内接法。
知识点3：关于电源电动势和内电阻的测定专题

【例2】（2009年全国卷Ⅱ）图为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3的电阻连接成电路，测得路端电压为4.8V。则该电路可能为（　　　　　）

解析：本题考查测电源的电动势和内阻的实验。由测量某电源电动势和内阻时得到的U-I图线可知该电源的电动势为6V，内阻为0.5Ω。此电源与三个均为3的电阻连接成电路时测的路端电压为4.8V，A中的路端电压为4V，B中的路端电压约为4.8V。C中的路端电压约为5.7V，D中的路端电压为5.4V。正确选项：B。
答案：B
点评：利用图象法处理实验数据，并利用所得的结果逆向推断实验电路结构.侧重利用数学处理实验问题的能力和逆向思维能力的考查.

方法实践·学练结合
变式训练
1、如图所示，用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、b两点接触一下，如果安培表读数没有显着变化，则P应接在________处．如果伏特表读数没有显着变化，则P应接在________处．

解析：若P从a移到b时，安培表读数没有显着变化，说明伏特表的分流不明显，待测电阻R是小电阻，P应接在a处；若P从a移到b时，伏特表读数没有显着变化，说明电流表的分压不明显，待测电阻R是大电阻，P应接在b处．
点拨：在不知道电阻的大小时，用试触判断方法很有效．

2、如图所示的电路中，电压表和电流表的读数分别为10V和0.1A，那么待测电阻RX的测量值比真实值________，真实值为________．(电流表的内阻为0.2Ω)

解析：此电路为伏特表外接法，电压表的测量值偏大，据欧姆定律，测量值R偏大．测量值R＝U/I＝10/0.1Ω＝100Ω实际上是电流表内阻和待测电阻之和，因此真实值为100Ω－0.2Ω＝99.8Ω．

变式训练
3、测量电源的电动势E及内阻r（E约为4．5V，r约为1．5Ω）。可选用的器材是：量程为3V的理想电压表V，量程为0．5A的电流表A（有一定内阻），固定电阻R＝4Ω，滑动变阻器R′，开关S，导线若干。
（1）画出实验电路原理图。图中各元件需用题目给出的符号或字母标出。
（2）实验中，当电流表的读数为I1时，电压表的读数为U1；当电流表的读数为I2时，电压表的读数为U2，则可求出E＝__________；r＝__________（用I1，I2、U1，U2及R表示）。
解析：不少考生解析此题，第一理念就是沿用课本上的测电源电动势及内阻原理图，当然做不正确。少数考生想到电压表的量程3V小于电源电动势4．5V，因而电压表不能并联在电源的两端，误将电压轰并联在滑动变限器R′的两端，也做不正确。其正确解法如下：
（1）实验电路原理图如图所示。

（2）根据闭合电路的欧姆定律可得
，
