        家庭电路安装图的画法

        家庭电路中有火线、零线和地线,单根保险丝接在火线上,开关接在火线上。

        电灯安装时,零线、火线并排走,零线直接进灯座。火线通过开关进灯座。如果灯泡是螺丝口的,尾部中心接火线,螺旋套接零线。

        插座安装时,两孔插座左孔接零线,右孔接火线;三孔插座的左边的孔接零线,右边的孔接火线,中间的孔接地线,所以称为“左零右火中接地”。如果在插座上接保险丝,保险丝应接在火线上。

        插座与插座之间是并联的,插座与电灯之间是并联的,各种电器之间是并联的。

        家庭电路的组成作用及连接方式,家庭电路安装图的画法,试电笔使用方法

        试电笔

        1.试电笔是用来辨别火线和零线的工具。构造:由笔尖金属体、大电阻、氖管、弹簧和笔尾金属体等组成。如图甲所示。

          2.使用时,用手捏住笔尾金属体,将笔尖接触进户线,若碰到的是火线,则氖管发光;若笔尖接触的是零线,氖管就不会发光。(如图乙、丙所示)

        3.使用试电笔时,切不可用手直接接触笔尖金属体,这样人会触电。

        4.检查电路故障时,用笔尖接触导线,若两根导线都不发光,表明火线断路;若两根导线都发光,表明零线断路

        家用电器

        概述:

        ①随着科学技术的飞速发展,各种新型电器应运而生,使我们的生活发生了日新月异的变化(如,空调、台灯、电熨斗、笔记本电脑)

        ②家用电器是利用电能进行工作的装置。它与电源连接后,可以将电能转化为我们所需要的能。

        家庭电路的组成

        家庭电路的组成:

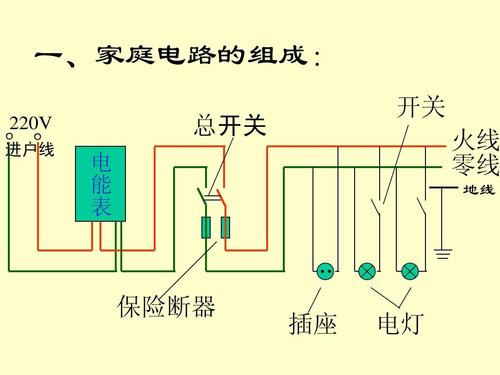

          主要组成部分有:进户线、电能表、闸刀开关、保险盒、用电器、插座、开关等。如下图:

         详细介绍:

        (1)进户线(电源线):一根叫火线(三相四线电路中的某一根相线,俗称火线),另一根叫零线(零线是变压器中性点引出的线路,与相线构成回路对用电设备进行供电),火线和零线之间有220V电压,它们构成家庭电路的电源(火线和大地有220V电压,零线和大地没有电压)

        (2)电能表:其作用是测量用户在一定时间内消耗的电能,装在干路上,电能表的铭牌标有额定电压U和正常

        工作电流I,家庭电路中正常工作时用电器最大总功率P=UI,中国家庭电路电压为220V

        (3)闸刀开关(空气开关):其作用是控制整个家庭电路的通断,装在干路上,安装闸刀开关时,上端为静触头接输入导线,切不可倒装.

        (4)保险丝:①是由电阻率大、熔点低的铅锑合金制成的;②由于电流的热效应,当电路中的电流过大时能自动熔断而切断电路,起到保护作用;③保险丝应串联在电路中,绝对不允许使用铁丝、铜丝代替保险丝;④保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流.

        (5)插座:给可移动的家用电器供电,插座应并联在电路中,三孔插座中一个孔应接地.(规范插座左接零线,右接火线)

        (6)开关:可以控制所在支路的通断,开关应和被控制的用电器串联.

        (7)用电器:直接使用电能工作的器件,各个用电器应并联接入电路.电灯接入电路时灯座两个接线柱一个接零线、一个接火线,控制电灯的开关一定要安装在灯座与火线的连线上,这也是为了安全。螺旋套应该与零线连接。

        (8)注意:有金属外壳用电器应用三孔插座,以防触电事故,不可倒接。

        家庭电路的连接

        连接方法:

        所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。

        家用电路的作用及连接方式:

        1.供电线路

        家庭电路的低压供电线路有两根线,一根叫火线,一根叫零线,它们之间有220V的电压。

        2.电能表

        位置:供电线路在接其它元件之前,首先接电能表,也可以说电能表要接在干路上;

        作用:测量用户在一定时间内消耗的电能;

        铭牌数据含义:220V是指电能表的额定电压,10A是指电能表允许通过的最大电流,1500r/kW·h是指每消耗1kW·h的电能,电能表的表盘转1500转;

        读数方法:记下起始时间的值,再记下结束时间的值,两次的差就是这段时间消耗的电能,注意最末一位数字为小数部分,单位为千瓦时,也叫度。

        3.总开关

        位置:在电能表后,保险丝之前;

        连接方法:有时用双刀开关同时控制火线和零线,有时用单刀开关只控制火线。

        4.保险丝:

        作用:在电路电流过大时,自动熔断,切断电路;

        材料:电阻率较大而熔点较低的铅锑合金制成;

        原理:根据焦耳定律Q=I2Rt可知,保险丝的电阻比较大,通过的电流较大,在相同时间内产生的热量就比较多,温度上升的较高,而保险丝的熔点又较低,所以会迅速熔断;

        选择:保险丝的熔断电流稍大于家庭电路允许通过的最大电流,不能用更粗的保险丝,更不能用铜丝或铁丝代替保险丝。

        5.用电器作用:

        连接家用电器,给可移动家用电器供电;

        位置:在保险丝后;

        连接:各用电器之间并联连接,既保证了用电器之间互不影响,又使用电器两端的电压均为220V

        控制开关位置:用电器的控制开关要放在用电器和火线之间,不允许放在用电器和零线之间。

        6.插座作用:

        在家庭电路中插座是为了给可移动电器供电;

        种类:分为固定插座和可移动插座,又分为两孔插座和三孔插座;

        三孔插座的作用:三孔插座的两个孔分别接火线和零线,另一孔是接地的,这样在把三脚插头插入时,把用电器的金属外壳和大地连接起来。

        规律总结:

        家庭电路的组成:常见的家庭电路一般由进户线、电能表、总开关、保险设备、用电器、插座、导线等组成。进户线分为火线和零线,它们用试电笔来判别,能使试电笔的氖管发光的是火线,不能使氖管发光的是零线。(试电笔金属螺帽应与手接触)(左零右火)

        插座和电灯的接法

        插座:插座可分为两孔插座和三孔插座。如图甲所示。两孔插座:左孔接零线,右孔接火线。三孔插座:左孔接零线,右孔接火线,中间上端的孔接地线。这样用电器的金属外壳即便带电,电流也会流人大地,不致对人造成伤害。国家规定:带有金属外壳的家用电器,其金属外壳必须接地,也就是必须使用三孔插座和三脚捕头。如图乙所示。

        2.用电器:以电灯为例,电灯接入电路时,灯座两个接线柱一个接火线,一个接零线,控制电灯的开关一定要安装在火线上,这样做是为了安全。螺口灯座允许接在零线上,绝不许接在火线上。
