电能表的使用及其读数

概念：

专门用来计量某一时间段电能累计值的仪表叫做电能表，俗称电度表。

电能表的使用

1、对电能表进行设置

使用之前要对电能表进行参数设置，设置电能表读写卡的绝对块号和使用密码(双回路负载识别电能表还设置时间)。

2、对电能表清零：

开户前必需将电能表中出厂信息清零。把清零卡靠近卡感应区，显示“CLr”之后，方可把卡拿走。

3、对电能表开户：

用户持用户卡到管理部门购电，管理部门将所购电量输入用户卡中。将写有购电量的用户卡靠近电表的卡感应区，等电能表显示本次购电量d = x x x x时，方可把卡拿走。

◆ 电能表依次显示：电表编号b、电表常数c、系统号s、限容功率r、设置的日期和时间、总购买量p、总用电量E、 剩余电量L。

4、运行：

电能表根据设定的电表常数自动核减剩余电量，当剩余电量等于报警电量时，拉闸断电，提醒用户及时购电。此时将用户卡靠近电能表感应区即可恢复供电，剩余电量为0时再次拉闸断电。报警电量和限容功率由管理软件写入用户卡中。

5、购电

用户持IC卡到管理部门交费购电，管理部门把电量写入IC卡中，用户拿此卡靠近卡感应区，显示本次购电量d = xxxx，把卡拿走即可。

6、补卡

用户购电卡丢失，可到管理部门申请补卡，由管理部门根据用户剩余电量进行补卡。补卡成功后即成为用户卡，原用户卡作废。

7、用户自查

把用户卡靠近电能表卡感应区，电表将把相关信息轮流显示一遍(显示同刷开户卡)，每项显示1秒。

限容功能：

限制负载的总功率，当负载功率大于设定的限容功率时，电表在一段时间之后自动拉闸断电。

负载识别功能

该电能表能够自动识别负载的类型，杜绝大功率阻性负载(电炉等)的使用，只要检测到阻性负载的功率超过设定值，立即拉闸断电，有效的防治大功率阻性负载的使用。

双回路控制功能：(单回路负载识别电能表无此功能)

一路是主回路电路，一路是从主回路分出只控制灯开关的电路。根据设置卡设置时间和开关灯及电能表时间控制，可以控制用户的开关灯时间。

电能表的读数

电力公司根据电表不同，表字改变也有不同的含义：

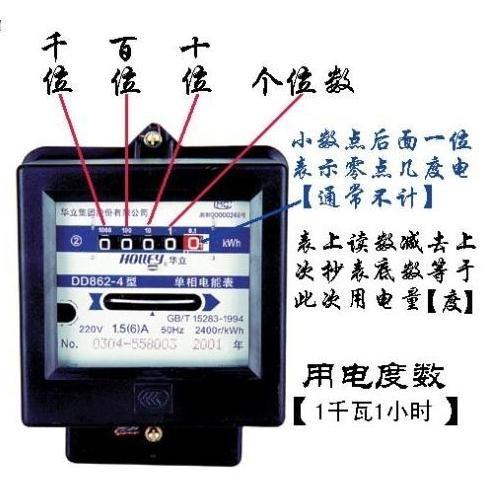

1、卡式单费率电能表，电表上显示机械齿轮的黑底白字，就是自装上这块电表后的累计用电量，如最后一位有红框，则最后一位为小数位，其余从右到左都是个，十，百，千，万(有的电表没有万位，等走到10000后自动归零再计算)，单位为度(kw/h)。

2、卡式复费率电能表，电卡上有“复费率”三字(没有一般都为单费率，见第一条)的电表，累计用电量就是在插卡后轮显时显现：剩余电量，累计用电量，谷段用电量，平段用电量等，电表一般都有中文汉字缩写显示,单位为度(kw/h)。

3、网络表(没有电卡，直接凭居民用电证购电，购电后系统自动给用户传输到电表上，显示红字为剩余金额，及为网络表)。一般在电表显示屏右方有个循显键的按钮，按下后，剩余金额(单位：元)的显示屏会显示剩余金额，剩余电量，累计用电量，谷段用电量，平段用电量(单位：度=kw/h)等，有对应的汉字缩写显示。

电能表：

利用电能表计算电功：

     根据电能表的转数可以求出通过家用电器的电流在某段时间内做的功，或消耗的电能。在计算时通常有两种方法：

(1)先根据每kw·h的转数求出表盘转一转所消耗的电能，再看表盘在一段时间内转了多少转，用上面两个数据相乘，所得乘积就是用电器在这段时间内消耗的电能。

(2)由于电能表的转盘的转数与电流做的功(或消耗的电能)成正比，因此可以先统一单位，然后列出比例式，再求解答案。

例下课后王老师去关闭微机房的总电闸时，发现如图所示的电能表的转盘在缓慢地转动，他利用手表估测了一下，2min转盘转动了5转，那么2min内消耗了__J电能；经检查发现，原来机房内还有20 台型号相同的电脑显示器处于待机状态，则一台电脑显示器的待机功率约为__w。

解析：2min内消耗的电能为 ，每台显示器的待机功率：

答案：7.2×10³  3
